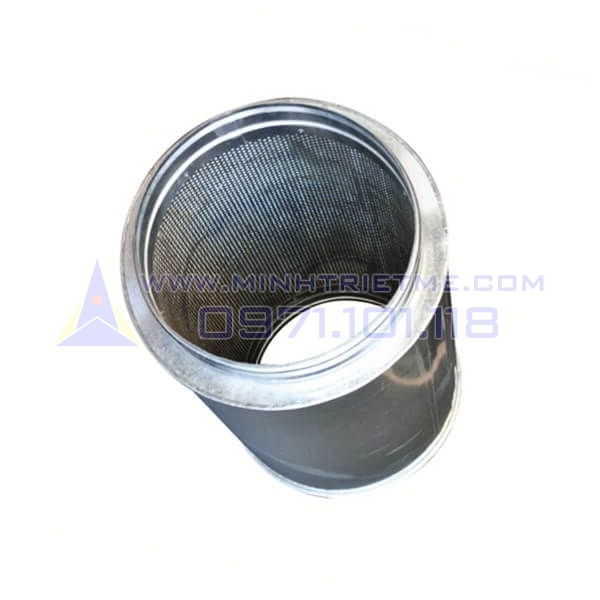

1. Tiêu âm ống gió tròn là gì?

Tiêu âm ống gió tròn là một thiết bị được đặt trong các quạt thông gió và có tác dụng là làm hạn chế những tiếng ồn hay lọc bỏ bụi bẩn phát ra mỗi khi máy hoạt động. Tiêu âm ống gió tròn thường được lắp tại những điểm đầu nối vì đây là vị trí mà luồng gió bị va đập vào thành ống khá lớn. Khả năng hút tiêu âm của ống gió tròn sẽ phụ thuộc rất nhiều đến cấu thành cũng như độ dày của các lớp cấu tạo bên trong.

a. Phương pháp truyền thống:

Ống tiêu âm tròn chủ yếu sản xuất theo nguyên liệu truyền thống là dùng bông khoáng + vải thủy tinh + tôn đục lỗ để làm các tiêu âm trên đường ống gió do quạt, đầu máy phát điện hay đầu FCU khi gió ra mạnh tạo độ ồn cao.

* Ưu điểm:

– Thiết kế miệng ống hình  tròn làm đẩy nhanh hiệu suất thông gió.

– Dễ lắp đặt, được sản xuất với nhiều kích thước cùng độ dày để đáp ứng với nhiều địa hình thi công thực tế.

–  Được đánh giá là loại tiêu âm có khả năng giảm thiểu tiếng ồn tối ưu.

*Nhược điểm sau:

– Bông khoáng không thực sự có khả năng hấp thụ âm thanh ở tất cả các tần số, sử dụng có khi rất hiệu quả có khi không có hiệu quả gì do tùy thuộc vào bước sóng và tần số phát ra.

– Bông khoáng sau thời gian sử dụng sẽ hấp thụ nước và mất tác dụng cách nhiệt cũng như khả năng tiêu âm đồng thời sinh nấm mốc và mùi.

– Bông khoáng có khả năng phát tán ra môi trường và khi vào cơ thể con người sẽ gây ung thư. Về các tiêu chuẩn môi trường thì bông khoáng không bao giờ đạt.

– Khi làm bông khoáng tiêu âm phải làm rộng kích thước hơn bình thường, đôi khi trần không cho phép.

b. Phương pháp mới thì dùng: Cao su lưu hóa dán trong ống có cấu trúc như cái sọt đựng trứng để làm tiêu âm.

*Với 1 số ưu điểm như sau:

– Thi công nhanh chóng, lắp đặt dể dàng.

– Đảm bảo tính năng đặc tính kỹ thuật:

 + Hệ số truyền nhiệt của vật liệu: 0.038 W/m.k

+ Tỷ trọng: 50-60kg/m3

 + Tiêu chuẩn chống cháy: class 1

+  Độ dày vật liệu : 25mm có 1 mặt keo.

+ Do là cao su lưu hóa nên có tính kháng ẩm cao.

– Khi lắp đặt vật liệu này sẽ đãm bảo các tính năng như: cách nhiệt – cách âm – chống cháy.

–Trọng lượng ống gió nhẹ nhàng hơn so với vật liệu cũ (rockwool + vải thủy tinh + tole soi lỗ)

*Nhược điểm: chứng nhận về hiệu quả tiêu âm chưa thực sự rõ rệt

2. Cấu tạo

Tiêu âm ống gió tròn loại 1, 2

– Tiêu âm ống gió tròn được thiết kế với 3 lớp bao gồm: Bông thủy tinh hoặc bông khoáng, lớp cao su lưu hóa, và lớp tôn đục lỗ

-Thiết kế theo hình dạng ống tròn thẩm mỹ

-Mức độ hạn chế của tiếng ồn chi phối độ dày của bông khoáng

-Thiết kế theo kích thước đa dạng nhằm phù hợp với từng công trình cụ thể

-Tiêu âm được thiết kế thành 2 đầu kết nối với hệ thống truyền tải

3. Ứng dụng của tiêu âm ống gió tròn

Tiêu âm ống gió tròn, được lắp đặt trên đường ống gió tròn có những tính năng vượt trội, được sử dụng nhiều trong các hệ thống như:

– Dùng cho hệ thống tòa nhà, chung cư, văn phòng làm việc

– Dùng hệ thống hút khói, đầu xả máy phát điện

– Hệ thống ống gió lạnh đầu cấp và hồi AHU, FCU

– Đường ống gió cấp trên đầu quạt

4.Khuyến nghị lắp đặt

✔ Sản phẩm tiêu âm của Minh Triết M&E được sử dụng trong các đường ống truyền tải không khí của hệ thống điều hòa thông gió.

✔ Lớp vỏ được chế tạo từ tôn mạ kẽm với góc nối làm bằng phương pháp ghép mí dọc.

✔ Hai đầu tiêu âm thường được làm thành bích để dễ dàng kết nối với hệ thống truyền tải, khoảng tiếp giáp giữa bích và lớp lõi thường được che phủ bằng tôn mạ kẽm, kết nối bằng đinh rút và gắn keo.

✔ Vật liệu tiêu âm thường là bông thủy tinh hoặc bông khoáng, được bọc trong lớp vải bố công nghiệp và bao phủ bên ngoài cùng là lớp tôn soi lỗ mạ kẽm, tạo thành các tấm vách tiêu âm hoàn chỉnh.

✔ Các vách này được lắp song song với nhau, được tạo hình sao cho đầu vào không khí có hình dạng bán nguyệt và đầu ra hình chuốt nhọn để đảm bảo giảm thiểu tổn thất áp suất.
